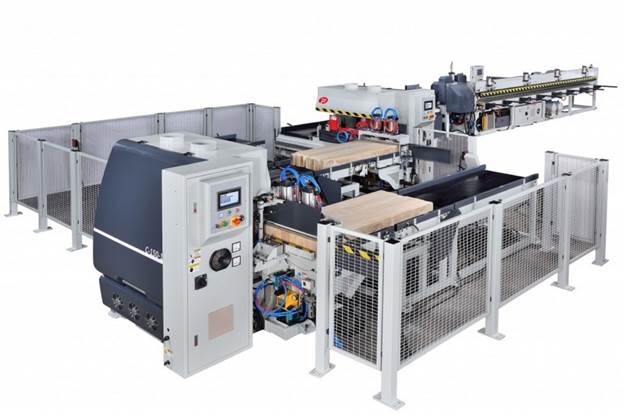

Автоматическая линия сращивания по длине С-150-1500 (Тайвань)

Длина подающей заготовки, 150-1500 мм., Ширина заготовки 30-150мм

Поделиться:

Заказать

×

Автоматическая линия сращивания по длине С-150-1500 (Тайвань)

Ваше имя: *

Введите Ваше имя

Email: *

Введите Ваш email

Введите корректный email/p>

Компания:

Телефон:

Дата:

Сообщение: *

Ваше сообщение отправлено. В ближайшее время мы свяжемся с Вами. Спасибо!

Отправка сообщения...

Категория: Линии сращивания по длине

НАЗНАЧЕНИЕ:

Применяется для сращивания короткомерных брусков и ламелей длиной от 150 мм до 1500 мм на зубчатое клеевое соединение с торцовкой готовых заготовок в заданный размер. Максимальный размер срощенной заготовки – 6040 мм. Линия сращивания позволяет формировать различные зубчатые клеевые соединения в зависимости от расположения шипов по отношению к пласти склеиваемых заготовок и формировать заплечики по необходимости.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется на предприятиях по производству клееного мебельного щита, клееного строительного бруса, клееного оконного бруса, дверей, детских кроваток, двутавровой балки, погонажных изделий: сращивание вагонки, имитации бруса, наличников, поручней, доски пола и других изделий, где необходимо получить срощенную заготовку заданного размера.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

Инверторная система сращивания заготовок

• Инверторная приводная система. Эта серия предназначена для некоторых заказчиков, которым требуется меньшая высота обрабатывающего устройства, но требуется более высокая производительность. Рабочая скорость на 30% выше, чем у гидравлического типа.

Повышение стабильности и высокая точность

• Устройство защиты с фотодатчиком, обеспечивающее большую стабильность в работе и которое точно защищает от опасности внезапного возврата каретки, когда на каретке все еще есть заготовка. Также она защищает от возможности повреждения инструмента, что значительно повышает эффективность.
• В этой машине накоплен многолетний опыт для работы с уникальными устройствами системы сращивания. Результат это стабильно высокая точность обработки древесины, а также получение высококачественной продукции в условиях высокой скорости обработки.

Повышенная стабильность

• При обработке древесины более 90 мм система шарнирных соединений скользящего цилиндра обеспечивает лучшую стабильность и повышает точность производственной скорости.
• Конструкция пильного полотна увеличивает производительность
• Специальная конструкция пильного узла в отличии от других производителей позволяет использовать в три раза большую стандартную скорость резания. Эта особая конструкция пильного полотна может обеспечить идеальный пропил при высокоскоростной резке.

Улучшенная режущая сталь пильного полотна

• Увеличенный внешний диаметр фланца пильного полотна снижает избыточную вибрацию.

Конструкция с 4 подшипниками для вала шпинделя.

Система ременного привода

• Вал пилы приведен с помощью шарнирно-сочлененной осью ременной передачи станка. По сравнению с другими компаниями, использующими конструкцию пильного полотна установленного непосредственно на двигатель. Осевая конструкция позволяет существенно снизить вибрацию для повышения точности пиления древесины.

Точность измерения биения шпинделя

• Во время сборки каждый шпиндель (подрезной нож, основной нож и формирователь) проверяется и измеряется на минимальное биение.
• Строгий контроль качества для обеспечения высокой точности и жесткости
• Контрольная точка на конце вала шпинделя (160 мм)
• Точность измерения: +/- 0,005 мм.

Двигатели с высоким КПД

• Наши нестандартные двигатели легче стандартных двигателей того же размера и обладают двойной мощностью. Небольшое использование пространства может обеспечить более высокую режущую способность. Амперметры двигателя контролируют  рабочее состояние двигателя в любое время.

Гибкий кабель канал

• Используется гибкий кабель канал на шипорезном станке для достижения превосходной точности и продления срока службы. Линейные направляющие серии HG обеспечивают долгий срок службы благодаря высокой скорости и жесткости при высокой нагрузке, а также высокоточному и плавному линейному перемещению.

Гибкая регулировка

• Конвейерное подающее устройство, ширина может регулироваться от 620 мм до 540 мм в зависимости от размера древесины, чтобы гибко регулировать ширину подачи конвейера, чтобы древесина могла стабильно подаваться на конвейерную ленту.
• Регулируемое положение зажима бокового воздушного цилиндра, обеспечивает лучшую эффективность и стабильность.
• Двойная система зажима цилиндра верхнего давления поддерживает баланс подачи древесины.

Функция открывания со стороны конвейера

• Конвейер имеет функцию бокового открывания и подъема.
• Функция подъема позволяет избежать износа конвейерной ленты.

Эффективная очистка

• Система очистки клея на конвейерной ленте с двойной щеточной головкой разработана в дополнение к очистке остаточного клея на конвейерной ленте. Система поддерживает конвейерную ленту в чистоте и может смахивать излишки воды обратно в резервуар для воды, не будет делать слишком много излишков вода на конвейерной ленте.

В системе подачи

• В система переднего подающего колеса сборщика заготовок использует четыре независимых цилиндра для плавного прессования материала, повышения качества и стабильности подачи древесины. Обеспечивает плавную подачу материала, а также уменьшает проблемы с застреванием заготовок.

Защитный кожух.

• Особенность защитного кожуха отрезной пилы. В передней и задней части защитного кожуха устанавливаются линейные скользящие устройства, что делает резку при высокоскоростном движении с большей устойчивостью и увеличивает срок службы.

Эффективный автоматический сборщик заготовок

Настроенная длина

Единая гидравлическая система, стабильное совместное давление

Высокоскоростной масляный насос, выходное гидравлическое давление 70 кН.

Электрический блока управления

• Индивидуальный шкаф управления у левого и правого сборщика заготовок
• PLC: Япония Mitsubishi
• Частотный преобразователь: France Schneider
• Электрические детали: France Schneider.
• Это устройство обеспечивает высокопроизводительные производственные операции и точный и безупречный контроль сращивания.

Индивидуальный сенсорный экран

• Удобный интерфейс с сенсорным экраном, идеальные настройки параметров позволяют клиентам производить различные продукты более гибко.
• В интерфейс добавлена сигнализация, позволяющая клиенту работать, когда есть проблема, и это может быть очень удобно для ее решения.
• Быстрая и эффективная съемка неисправностей.
• Дружественная к пользователю легкая возможность обучения.
• Эффективное устранение неисправностей.

Двухшпиндельный шипорез (Опция)

• Двухшпиндельный шипорез используется для тяжелой древесины
• Первый шпиндель для черновой обработки.
• Второй шпиндель для чистовой обработки
• Конец шпинделя поддерживающий.

Устройство двойного зажима (Опция)

• Двойное прижимное устройство с двумя зажимами для длинного материала. (Длина материала более 3 м или высота более 250 мм, отдельный воздушный резервуар для устройства с двойным зажимом).
• 4 подшипника для вала шпинделя (отрезная пила и подрезная пила).

Проверка центровки (Опция)

• Электромеханическая регулировка выравнивания бруса.

Скорректированный буфер (Опция)

• У нас есть специальный регулируемый буфер, который позволяет легко регулировать длину. Это значительно экономит время на настройку.

Технические характеристики
