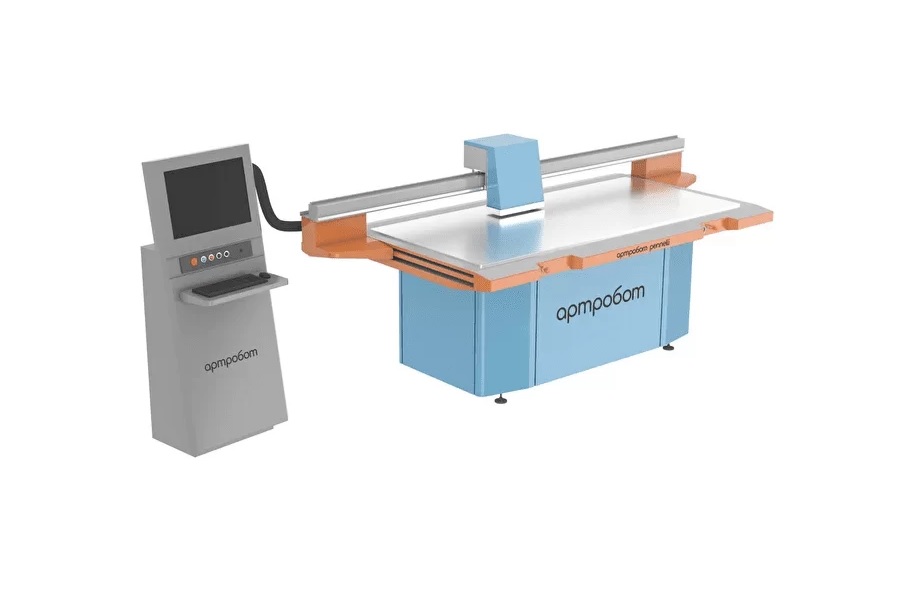

Автоматический аэрограф АРТРОБОТ PINELLI
Предназначен для нанесения однокомпонентных органических и синтетических материалов низкой вязкости с пигментными и металлизированными наполнителями методом распыления.
АРТРОБОТ PENNELLI — предназначен для нанесения рисунка на гладкие и профильные изделия путем аэрографии и используется в производстве мебельных фасадов, детских площадок, спортивного инвентаря и декоративных элементов.
Рабочее поле 2300 х 950 х 100 мм.
Данный станок от аналогов отличается увеличенной скоростью работы и возможностью установки двух пистолетов.
Преимущества:
- Скорость нанесения патины в 5 раз быстрее
- Экономия ЛКМ. Уменьшение расход патины в 10-15 раз
- Оптимизация производства. Не требует операции удаления излишков патины с помощью шлифования
- Производительность. Рост производительности малярного участка при меньших трудозатратах персонала.
- Качество
- Работа без брака. Минимизация брака, 100% повторяемость результата
Описание аэрографа
Аэрограф автомат «АРТРОБОТ PINELLI» — ЧПУ станок для выполнения специализированных задач по декоративному нанесению покрытий и рисунков на плоские или рельефные поверхности из различных материалов методом распыления из одного или двух пистолетов. Пистолеты перемещаются в горизонтальной плоскости в двух осях с помощью сервоприводов по предварительно заданной программе.
Возможно нанесение следующих материалов:
- Патины;
- Морилки;
- Лаки;
- Эмали;
- Грунты;
- Различные клеевые составы.
Размеры станка 2800х1300х1300 мм.
Габариты окрашиваемых деталей 2300х950х100 мм.
Комплектация
В стандартной комплектации установлен автоматический пистолет с конвекционной системой распыления и материальной форсункой от 0,3 до 0,7 мм. Расположение баков с материалом непосредственно на подвижной голове. Управление подачей материала осуществляется микро клапаном обеспечивающим дозирование материала с точностью до 0,7 мл/мин.
- Передвижение по осям осуществляется с помощью асинхронных и шаговых двигателей.
- Напряжение питания 220 вольт.
- Мощность 1,5 кВт.
- Расход воздуха до 50 л/мин.
- Рабочее давление 6 атм.
- Программное обеспечение станка LUNUX NC.
На станке могут устанавливаться пистолеты двух типов, для нанесения тонких и сверх тонких линий.
Первый тип пистолета системы LVLP (низкий объём, низкое давление):
- Скорость движения до 35 метров в минуту.
- Минимальная линия, наносимая на деталь 3,5 мм.
- Максимальная линия, наносимая на деталь до 30 мм.
- Позволяет наносить точки, линии, замкнутые контуры пигментной и металлизированной патиной фракцией пигмента до 60 микрон.
- Обладает низким туманообразованием и минимальным опылом.
- На практике мы имеем четкую границу линии и незначительные точки с очень низкой плотностью в радиусе 2-3 мм от линии размером до 5-10 микрон различимые с использованием оптических приборов.
- В зависимость от интенсивности цвета и ширины линии на пистолет могут быть установлены материальные дюзы диаметром 0,4 мм и 0,7 мм.
Таблица зависимости толщины линии от расстояния пистолета до заготовки:
- Высота до пистолета 25 мм, 50 мм, 75 мм, 150 мм. Толщина линии дюза 0,4 мм, 4,5 мм, 9 мм, 13 мм, 25 мм.
- Толщина линии дюза 0,7 мм, 5 мм, 10 мм, 15 мм, 30 мм,
- Расход материала около 10-25 грамм в минуту в зависимости от ширины линии.
Второй тип пистолета:
- Скорость движения до 5-8 метров в минуту.
- Минимальная линия, наносимая на деталь 2,0-2,5 мм.
- Максимальная линия, наносимая на деталь до 15 мм.
- Позволяет наносить точки, линии, замкнутые контуры пигментной и металлизированной патиной фракцией пигмента до 15 микрон.
- Установлена материальная дюза диаметром 0,25 – 0,5 мм.
Таблица зависимости толщины линии от расстояния пистолета до заготовки.
- Высота пистолета 3 мм, 6 мм, 12 мм, 25 мм, 40 мм,
- Толщина линии 1-1,5 мм, 5 мм, 8 мм, 12 мм, 16 мм.
- Расход материала около 4-10 грамм в минуту в зависимости от ширины линии.
Исходя из данных толщины линии и желаемого эффекта патинирования, программист станка строит с помощью программы ARTCAM траектории движения станка и переносит данную в программу.
Управление работой и алгоритмами
Исходя из необходимой толщины линии и желаемого эффекта патинирования, программист станка строит, с помощью программы ARTCAM, траектории движения пистолетов, а потом переносит их в «АРТРОБОТ PENNELII». После переноса оператор производит тестирование робота на тестовой поверхности и только затем укладывает рабочую деталь на рабочий стол, далее он запускает программу — робот выполняет нанесение рисунка.
Наносимая на деталь патина имеет спиртовую основу. В случае необходимости коррекции рисунка его легко стереть тампоном смоченным спиртом. Обычно применяют изопропиловый спирт.
После нанесения патины ее необходимо обязательно закрыть прозрачным лаком.
Экономическое обоснование
Автоматический аэрограф «АРТРОБОТ PIHELLI» позволяет:
- Сократить время нанесения патины в 5 раз;
- Отказаться от ручного труда.
- Сократить операцию удаления излишков патины с помощью шлифования и сократить участок шлифовки.
- Сократить расход патины в 10-15 раз.
- Повысить производительность участка.
- Сократить количество брака до минимума.
- Повысить качество выпускаемого продукта.
- Данное оборудование не представлено на нашем рынке и может предоставлять стратегическое значение в конкурентной борьбе.
Выше перечисленные факты позволяют окупить станок в сроки от 6 до 18 месяцев.
Технические характеристики
- Рабочее поле 2300 х 950 х 100 мм
- Скорость движения манипулятора до 35 метров в минуту
- Возможности нанесения линии толщиной от 2 до 30 мм
- Рабочий орган прецизионные распылительные пистолеты
- Расход материалов 4-25 грамм в минуту
- Точность позиционирования 0,05 мм.
