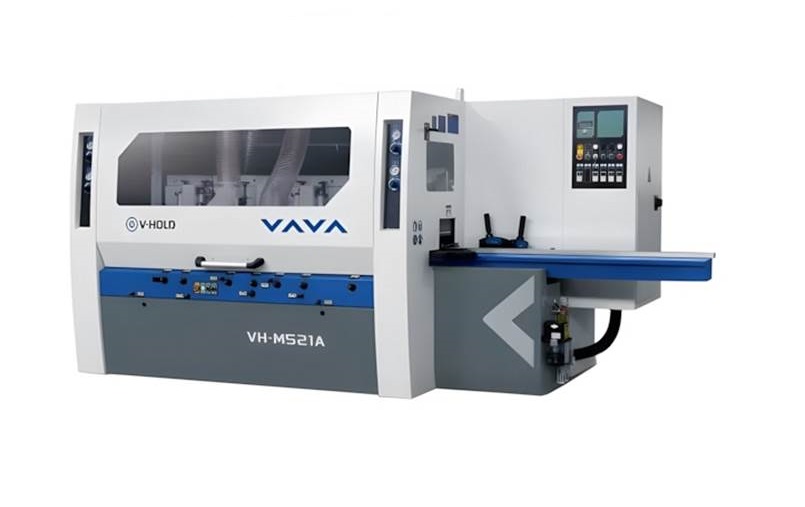

Четырехсторонний станок V-Hold MB 521А
Цена: 96.600,00 Br
Четырехсторонние станки VHold предназначены для точной обработки заготовок с четырех сторон с целью получения качественной продукции за один проход. Применение данного оборудования, начинается от калибровки доски и до производства различных профилированных изделий, таких как: вагонка, блок хаус, имитация бруса, плинтуса, наличники итд.
Применение
Четырехсторонние станки применяются на малых, средних и крупных предприятиях по производству погонажных изделий, строительного бруса, мебельного щита. Данный вид оборудования, является неотъемленной частью в технологии, при производстве строительного бруса и прочих профилированных изделий.
Отличительные особенности:
- Точная настройка прижимной пластины с помощью механической цифровой шкалы.
- Дополнительный поднимающийся подающий ролик обеспечивает дополнительную плавность при подаче коротких деталей.
- Усиленный редуктор обеспечивает мощную и точную подачу материала.
- Прецизионный шпиндель обеспечивает максимальную стабильность резания и постоянную точность.
- Цельнолитая станина, подвергнутая специальной термообработке обеспечивает максимальную стабильность и жесткость.
- Рифленые подающие приводные ролики обеспечивают постоянную плавную подачу деталей любого сечения, а боковые прижимные вальцы гарантируют жесткое базирование заготовки.
- Высокоточные шпинделя прошедшие прецизионную обработку комплектуются подшипниками SKF, что позволяет пользователям получать безупречное качество строганной поверхности. Стандартная частота вращения шпинделя 6000 об/мин.
Схемы расположения шпинделей.
Технические характеристики:
| Модель | MB 521А | ||
| Количество шпинделей | Шт. | 5 | |
| Максимальная рабочая ширина | мм | 25-210 | |
| Максимальная рабочая толщина | мм | 8-140 | |
| Длина рабочего стола | мм | 1500 | |
| Скорость подачи | М/мин | 6-36 | |
| Посадочный диаметр шпинделя | мм | 40 | |
| Частота вращения шпинделей | Обор/мин | 6200 | |
| Мощность двигателей | первый нижний шпиндель | кВт | 7,5 |
| правый вертикальный шпиндель | кВт | 5,5 | |
| левый вертикальный шпиндель | кВт | 5,5 | |
| верхний шпиндель | кВт | 5,5 | |
| второй нижний шпиндель | 7,5 | ||
| подъемный агрегат | кВт | 0,55 | |
| подающий агрегат | кВт | 4 | |
| Диаметр шпинделя | первый нижний шпиндель | мм | 125 |
| правый вертикальный шпиндель | мм | 125 — 160 | |
| левый вертикальный шпиндель | мм | 125– 160 | |
| верхний шпиндель | мм | 125–160 | |
| пятый нижний шпиндель | мм | 125–160 | |
| Давление воздуха | МРа | 0,6 | |
| Диаметр подающего ролика | мм | 140 | |
| Диаметр стружкоотвода | мм | 140 | |
| Масса станка | кг | 4000 | |
| Габаритные размеры | мм | 3980х1700х1800 | |
Конструктивные особенности:
 |
Цельнолитая чугунная станина
Обеспечивает максимальную стабильность и жесткость и полностью устраняет возможность возникновения вибрации, даже на самой высокой скорости подачи. |
 |
Подающий стол 1500мм
Подающий стол изготовлен из легированной стали, что значительно повышает ресурс станка и уменьшает трение между столом и заготовкой. Регулировка стола по вертикали и горизонтали осуществляется рычагами настройки. |
 |
Полиуретановые приводные ролики на выходе
Полиуретановые верхние и нижние вальцы на выходе обеспечивают высокое качество и не оставят никаких следов даже на самых мягких породах древесины. |
|
Система подачи заготовок Вариатор известной фирмы Kawasaki (Япония) гарантирует плавную подачу пиломатериала в зону обработки. Усиленный безлюфтовый редуктор, через систему нижних и верхних карданных валов, обеспечивает мощную и стабильную подачу заготовок. |
  |
Механизм подачи с мощной прижимной планкой
Сочетание рифленых роликов на входе и обрезиненных на выходе, приводимых в движение системой карданных приводов и редукторов, обеспечивает равномерную и стабильную подачу материала во всех зонах обработки детали. |
 |
Пульт управления
Пульт управления, разработанный по самым высоким стандартам, позволяет удобно и точно осуществлять управление станком. |
 |
Система смазки стола
Централизованная система смазки подающего стола осуществляется встроенными насосами по всей длине с одного портала, что экономит расходные материалы и продляет срок службы станка и значительно упрощает обслуживание станка. |
 |
Подающий механизм
Специальная система пневмо прижимов и роликов для высокой скорости подачи.
|
 |
Высокоточные шпиндели
Высокоточные шпиндели, прошедшие прецизионную обработку комплектуются подшипниками SKF, что позволяет получать безупречное качество строганой поверхности с точностью до 0,01 мм. Стандартная частота вращения шпинделя 6000 об/мин. |
 |
Механизм подачи коротких заготовок. Специально разработанный механизм подачи коротких заготовок в сочетании с оптимальным прижимом с помощью прижимных пневматических рябух позволяет работать с заготовками длиной 200 мм |
 |
Электрическая часть Электрическая часть является одним из важных составляющих надежности станка. Все комплектующие поставляют такие известные компании как «Siemens», «Schneider» (Германия). Монтаж электронных компонентов соответствует стандарту CE. |
 |
Быстрая настройка
Настройка всех шпинделей легко производятся с передней панели станка не открывая защитного кожуха. Устройства управления станком выполнены в соответствие с новейшими требованиями по эргономике и безопасности. |
 |
Дополнительный пульт
Для удобства оператора, на передней панели имеется дополнительный пульт управления станком.
|
 |
Регулировка прижима подающих роликов
Бесступенчатая регулировка усилия прижима пневматических подающих роликов расположена на правой стороне защитного кожуха станка. |
