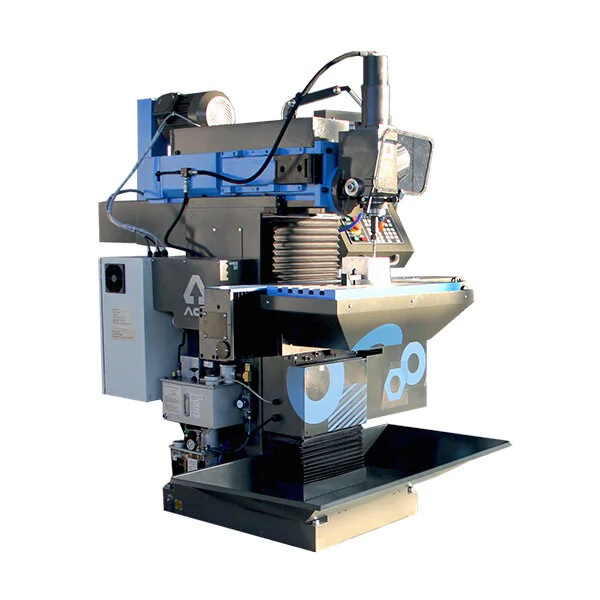

Фрезерный станок с ЧПУ 67Л25ПФ3К

Фрезерный станок с ЧПУ 67Л25ПФ3К

  • Размеры горизонтального стола, мм 800 х 400
  • Грузоподъемность стола, кг 200
  • Размеры (Д х Ш х В), мм 1500х1700х1800
Заказать Категория:

Фрезерный широкоуниверсальный станок 67Л25ПФ3 c ЧПУ предназначен для фрезерования деталей цилиндрическими, дисковыми и фасонными фрезами при помощи горизонтального шпинделя, и торцовыми, концевыми и шпоночными фрезами при помощи поворотного вертикального шпинделя.



ОПИСАНИЕ

На станке 67Л25ПФ3 можно выполнять ряд фрезерных и расточных работ с высокой точностью. На станке можно выполнять, также, сверление и рассверливание, центрование, цекование, зенкерование, развертывание, растачивание.

Наличие двух шпинделей горизонтального и накладного поворотного вертикального, а также большого количества принадлежностей к станку, делает его широкоуниверсальным и удобным для работы в инструментальных цехах машиностроительных заводов при изготовлении приспособлений, инструмента, рельефных штампов и прочих изделий.
Широкий диапазон оборотов шпинделя и подач, наличие механизированных подач и быстрых перемещений обеспечивают экономичную обработку различных деталей в оптимальных режимах.

Позиционирование осей X, Y, Z и индикация их положения осуществляется по абсолютным оптическим датчикам сервомоторов с разрешением 1 280 000 имп/об. По специальному заказу любая из осей станка может быть укомплектована линейным оптическим преобразователем в качестве дополнительного контура обратной связи.
Вид климатического исполнения станка — УХЛ4 по ГОСТ 15150.



ПРЕИМУЩЕСТВА

Станок применяется в единичном и мелкосерийном производстве в инструментальных и механических цехах машиностроительных предприятий. Литая массивная чугунная станина поглощает вибрации и позволяет сохранить качество обрабатываемых на станке деталей. Удобное (интуитивно понятное), управление станком с сенсорной панели оператора. Небольшие габариты станка позволяют разместить его практически в любом помещении. Широкий диапазон вращения горизонтального и вертикального шпинделей позволяет подобрать наиболее подходящие режимы резания.

Станок имеет дополнительную накладную шпиндельную вертикальную головку, расположенную на подвижной шпиндельной бабке, которую можно поворачивать под углом ±90 градусов. Станок может быть оснащён большим количеством принадлежностей, расширяющих его технологические возможности: универсальной делительной головкой, поворотным столом, тисками, долбёжной головкой. Станок оснащен системой ЧПУ производства Delta Electronics серии NC310 в комплекте с 3-х координатной высокопроизводительной сервосистемой серии ASD-M-F. Система ЧПУ способна осуществлять линейную и круговую интерполяцию по 3-м осям.



ХАРАКТЕРИСТИКИ

Основные параметры
Размеры горизонтального стола, мм 800 х 400
Размеры вертикального стола, мм 1020 х 225
Т-образные пазы, горизонтального стола (кол-во пазов), мм 14 х 63 (6)
Т-образные пазы, вертикальный стол (кол-во пазов), мм 14 х 63 (3)
Грузоподъемность стола, кг 200
Величина перемещения в продольном направлении (X), мм 500
Величина перемещения в поперечном направлении (Y), мм 400
Величина перемещения по вертикали (Z), мм 400
Диапазон частот вращения (бесступенчатое регулирование в 2-х диапазонах), об/мин 40–2000(2)
Конец шпинделя NT40
Подача по осям X, Y и Z, мм/мин 10–1000
Быстрая подача, мм/мин 1200
Ход пиноли вертикального шпинделя, мм 60
Мощность главного двигателя, Н·м  X:7,7; Y:7,7; Z:10
Размеры (Д х Ш х В), мм 1500х1700х1800
Масса, кг 1550


Базовая комплектация
Станок в сборе, в т.ч.:
Система подачи СОЖ
ЧПУ Delta Electronics серии NC310 в комплекте с 3-х координатной высокопроизводительной сервосистемой серии ASD-M-F (линейная и круговая интерполяция по 3-м осям)
Шарико-винтовые пары и серводвигатели, установленные на 3-х осях (X, Y, Z) для упрощения и повышения точности подачи

Приспособления, принадлежности, инструмент и запасные части:
Электронный маховик
Горизонтальные оправки для фрез (ISO 40–16 мм,ISO40–22 мм、ISO40–27 мм、ISO40–32 мм)
Переходные втулки (МТ1; МТ2; МТ3)
Цанговый патрон с цангами (2; 3; 4; 5; 6; 8; 10; 12мм)
Штревель
Система охлаждения
Поддон для сбора стружки
Виброопоры (комплект)
Хобот для поддержи при горизонтальном фрезеровании
Лампа индикации работы

Документация:
Руководство по эксплуатации

Дополнительная комплектация
Универсальная делительная головка УДГ-Д-250
Тиски станочные 160мм (поворотные или неповоротные)
Фрезерный патрон
Патрон цанговый (по запросу)
Фрезерные оправки
Набор прижимов
Цанговый патрон ( с набором цанг)
Доставка
ПНР
