Скоростная линия переработки горбыля ProSAW
Линия переработки горбыля ProSAW – предназначена для обработки крайних досок, получаемых при продольной распилке бревен. Внешне этот материал отличается одной пропиленной поверхностью по всей длине и выпуклостью с другой стороны, которая покрыта корой.
Линия способна перестраиваться на новый размер через каждую доску (горбыль) как по ширине, так и по толщине. Горбыльная линия рассчитана для обрезки досок и горбыля высотой до 160 мм. Т.е. в горбыльную линию можно подать двухкантный брус высотой 155 мм при скорости до 40 м/мин с возможностью деления его по толщине двумя горизонтальными пилами (2 пропила) на делительном станке ProSaw PSS-150M.
Линия состоит из:
- Кромкообрезной станок ProSAW PSE2-300TH с рейкоотделителем РО
- Станок круглопильный делительный ProSaw PSS-150M

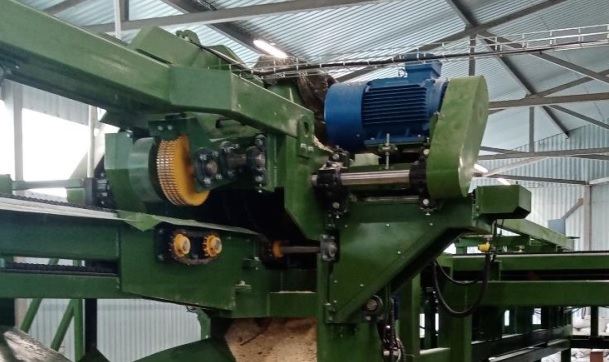

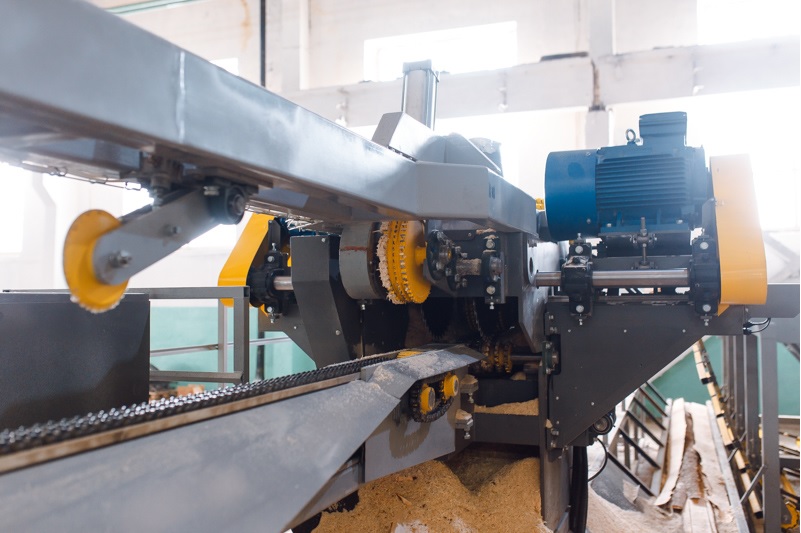

Кромкообрезной станок ProSAW PSE2-300TH с рейкоотделителем РО
Предназначен для продольной обрезки и раскрой не обрезных досок с целью получения чистообрезных пиломатериалов. Имеет раздвижные валы со скоростью раздвижки между крайними положениями 1 секунда.
Особенности:
- В станке установлено 2 пилы (опции 3 или 4 пилы), которые расходятся относительно центра за 0,2 — 1 сек (0,2 — 0,5 сек).
- Толщина заготовки 16 — 160 мм
- Ширина выпиливаемых досок 75 — 300 мм
- Просвет станка 600 мм
- Скорость распиловки 90-120 м/мин
Преимущества:
- Основным преимуществом станка является производительность (120 – 240 м/мин), 20 — 40 досок/мин, в зависимости от степени механизации и автоматизации, которая в отличии от станков с длинным (метровым) валом под несколько поставов, позволяет обрезать пиломатериал и горбыль при максимальных бревнах после брусовального и многопильного станков;
- Скоростная и точная установка на размер перемещаемых модулей в течении 0,5-1 сек относительно центральной оси постава с помощью сервопривода,
- Прижим заготовок пневматический,
- Высота заготовки регулируется автоматически
- Возможность автоматизации станка для увеличения производительности в 2 раза за счет установки околостаночного оборудования.
Технические характеристики
| № | Наименование | Значение |
| 1 | Тип управления валами | электромеханический, (гидравлический) |
| 2 | Просвет станка, мм | 600 |
| 3 | Расстояние между пилами, мм. | 75-300 |
| 4 | Толщина обрабатываемого материала, мм | 13-60 |
| 5 | Длина обрабатываемого материала, м | 1,5-6,3 |
| 6 | Скорость пиления, м/мин | 120 (180) |
| 7 | Установленная мощность, кВт | 30+30+4,5=64,5 |
| 8 | Диаметр вала, мм | 60 |
| 9 | Количество подвижных пил, шт. | 2 (опция 3,4) |
| 10 | Диаметр пил, мм | 500 |
| 11 | Тип привода прижимов | Пневматический |
| 12 | Толщина пил, мм | 2.8 |
| 13 | Частота вращения пильного вала, об/мин. | 3000 |
| 14 | Габариты Д*Ш*В, мм | 1560*2050*1690 |
| 15 | Масса, кг | 2200 |
Станок круглопильный делительный ProSaw PSS-150M (СДГ-150М)
Предназначен для продольной распиловки горбыля хвойных и лиственных пород на обрезной пиломатериал.
Особенности:
- В станке установлен 1 вал с возможностью установки до двух пил, которые устанавливаются на новый размер за 0,2 — 1 сек (0,2 — 0,5 сек).
- Толщина заготовки 16 — 160 мм
- Ширина выпиливаемых досок 75 — 300 мм
- Просвет станка 600 мм
- Скорость распиловки 90-120 м/мин

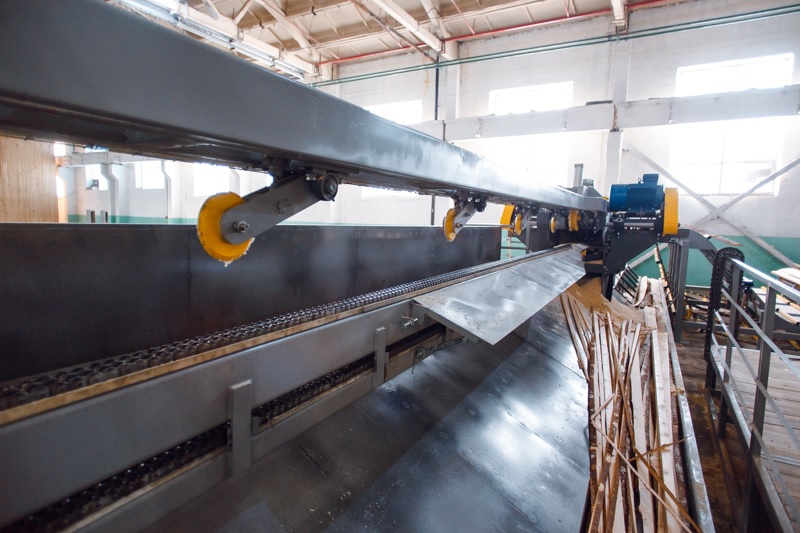

Горбыль в продольном направлении подается в станок и при попадании его в зону действия первого верхнего прижима прижимается к нижнему транспортеру с зубчатой цепью и подается в пильный блок, у которого пилы уставлены на размер.
Далее горбыль распиливается в пильном блоке и проходит через расклинивающие ножи. На выходе из пильного блока выходят обрезной пиломатериал или брус и горбыль сверху. После расклинивающих ножей горбыль попадает под второй верхний прижим и прижимается к транспортеру. Сбоку горбыль зажимают боковые прижимы и помогают верхним прижимам вытащить горбыль из пильного блока.
Пильный блок устанавливается на один размер посредством упора. Постав пил жесткий.
Подъем пильного блока осуществляется при работе в линии, когда при прохождении заготовки (например, обрезного пиломатериала) не требуется распиловка ее на станке. При необходимости возможна установка пил на разные размеры (опция) с пульта управления с точностью 0,1 мм. Время перестановки на новый размер 0,2 — 1 сек (0,2 — 0,5 сек опция).
Удаление возникающих в процессе пиления опилок от пил производится аспирационным путём, с отводом опилок в бункер. Также для удаления опилок от пил рекомендуется устанавливать под станком скребковый или ленточный транспортер.
Станок работает в двух режимах:
- как отдельный станок;
- встраивается в одну линию с кромкообрезным станком ProSaw PSE2-300T и рейкоотделителем РО.
Технические характеристики
| № | Наименование | Значение |
| 1 | Длина горбыля, м | 1-6,5 |
| 2 | Высота распиливаемого горбыля, мм | 16-150 |
| 3 | Ширина распиливаемого горбыля, мм | 75-150 |
| 4 | Наименьшая толщина выпиливаемой нижней доски, мм | 16 |
| 5 | Блок пильного механизма | одновальный |
| 6 | Диаметр применяемых пил, мм | 500 |
| 7 | Максимальное количество пропилов, шт. | 2 (3) |
| 8 | Тип передачи пильных валов | ременной |
| 9 | Скорость подачи (плавная регулировка), м/мин | 30 — 90 |
| 10 | Тип привода подъема пильного блока | Гидравлический |
| 11 | Тип прижимов | Пневматический |
| 12 | Мощность пильных валов, кВт | 45 (18,5, 22, 30, 55) |
| 13 | Габариты Д*Ш*В, мм | 3510х1200х2100 |
| 14 | Масса, кг | 2450 |
