Категория: Механизация цеха лесопиления

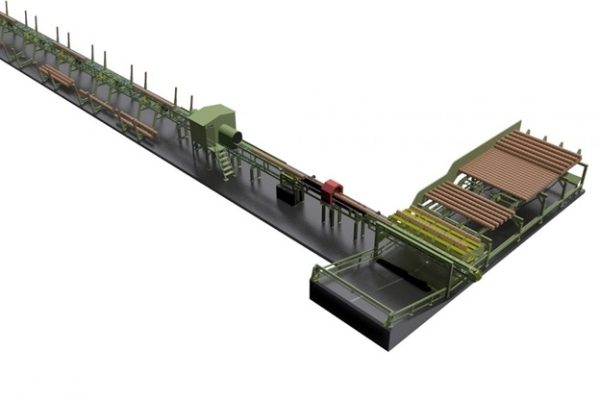

Линия сортировки бревен — автоматизированный комплекс для калибровки пиловочника по разным параметрам: диаметр, кривизна, сорт и др.

Правильно подобранный набор оборудования с учетом конкретного производства обеспечивает решение следующих задач:

• Повышение качества переработки при минимизации отходов.
• Снижение объемов бракованных пиломатериалов.
• Увеличение ресурса лесопильного оборудования благодаря стабильной работе при низких нагрузках.
• Повышение рентабельности предприятия.
• Распределению по породам, диаметру и другим параметрам обеспечивает более рациональное использование сырья.
• Уменьшение количества производственных рабочих. При полной автоматизации для обслуживания линии достаточного одного оператора.
• Получение статистических данных и отчетов по использованию сортируемого леса для планирования производства конкретной продукции.
• Определение инородных тел.

Состав линии сортировки

Линия сортировки бревен комплектуется с учетом специфики работы предприятия. В базовом варианте предусмотрен механизированный или пассивный накопитель, степфидер, разобщитель и конвейеры. Для идентификации леса по заданным параметрам используется специальный 3Д-сканер, позволяющий распределять бревна по нескольким карманам. Дополнительно поставляемые нашей компанией комплексы оснащаются транспортерами для удаления отходов и мусора.

Краткое описание модулей

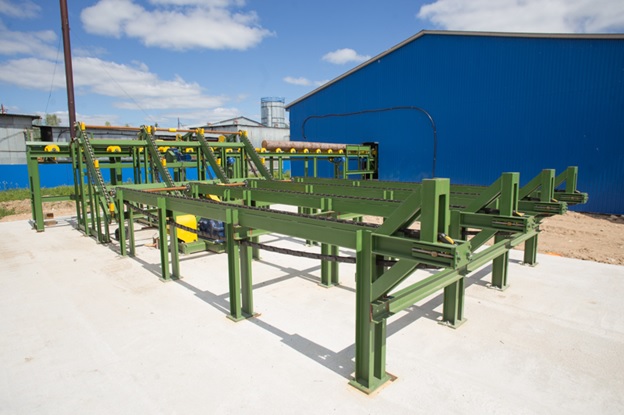

Накопительный стол – Мощная рамная конструкция из стальных толстостенных швеллеров обеспечивает прием и подготовку неорганизованных пачек кругляка перед загрузкой на поперечный транспортер. Бревна подаются на стол с помощью лесопогрузчика. Благодаря прочной компоновке с многочисленными опорами для монтажа накопительного стола не требуется подготовка массивного фундамента. Электропривод, расположенный в средней части конструкции, обеспечивает передачу крутящих моментов в две стороны, благодаря этому снижается нагрузка на вал. Большой шаг цепей снижает загрязнение тяговых элементов корой, другими отходами.

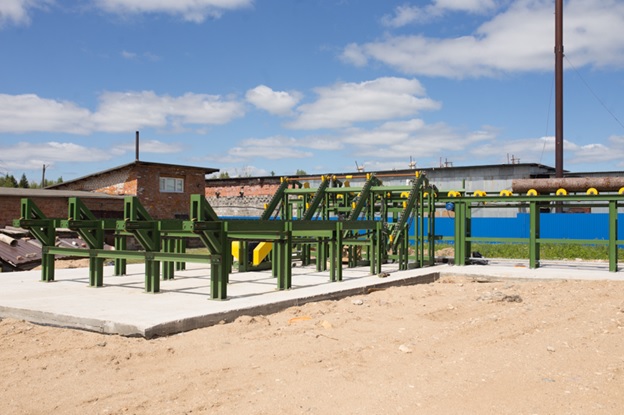

Степфидер – Специальная конструкция ступенчатого типа, предназначенная для раздельной подачи бревен на транспортер. Основным компонентом устройства является степфидер — ступени. Конструкция выполнена в виде каркаса из жестких толстостенных труб, обшитого листовым металлопрокатом толщиной 20 мм. Высокопрочная компоновка, исключающая подачу на транспортер более одного бревна, рассчитана на интенсивную работу с большими нагрузками.

Разобщитель с поштучной выдачей бревна – Разобщитель с поштучной выдачей предназначен для разделения бревен и передачи их поштучно на продольные роликовые транспортеры и бревнотаски в лесопильных линиях, в линиях сортировки бревен, на участках подачи и раскряжевки бревен.

Разобщитель с поштучной выдачей полностью исключают возможность попадания двух бревен на продольный транспортер.

Привод расположен посередине транспортера. В данном случае крутящий момент передается от центра в две стороны, вал менее нагружен, в отличии от того, когда привод расположен с одной стороны.

Используются тяговые цепи с большим шагом, тяговые цепи и звездочки менее прихотливы к загрязнению и забиванию корой и грязью, большая долговечность цепей.

Конструкция транспортера выполнена из жестких толстостенных труб, что позволяет работать под большими нагрузками и препятствует нависанию коры.

Конический рольганг – Каркас с коническими роликами идеально приспособлен для продольного перемещения бревен. Специальная конфигурация профиля роликов обеспечивает центровку и фиксацию кругляка. В качестве электропривода используется итальянский мотор-редуктор цилиндрического типа. Плавность вращения роликов под большой нагрузкой достигается благодаря мощным подшипникам. Звездочки и другие подвижные элементы закрыты ограждениями, что делает эксплуатацию рольганга максимально безопасной.

Транспортер с металлодетектором – Ленточный конвейер, оснащенный детектором металла, позволяет исключить повреждение режущих элементов лесопильной линии инородными включениями, которые могут присутствовать в бревнах. Устройство с комплектом датчиков монтируется на одной раме с лентой транспортера.

3Д-сканер – Высокоточный прибор позволяет контролировать несколько параметров бревен, движущихся по конвейеру:

• сечение вершины и комля;
• длину;
• сбег;
• учетный диаметр;
• кривизну;
• объем согласно ГОСТ.

Сортировка с карманами – Специальная конструкция обеспечивает распределение кругляка, перемещаемого с помощью транспортера с учетом его диаметра. В процессе прохождения карманов бревна, соответствующего сечения, сбрасываются с конвейера с помощью особого механизма. Вал с толкателями, которые приводятся в действие с помощью механического привода, позволяет выполнять сброс леса в обе стороны.

Транспортеры для удаления мусора – В зависимости от специфики деревообрабатывающей машины для удаления отходов применяются ленточные и/или скребковые конвейеры. Они изготавливаются по индивидуальным заявкам в зависимости от типа мусора, производительности и размеров конкретного оборудования.
