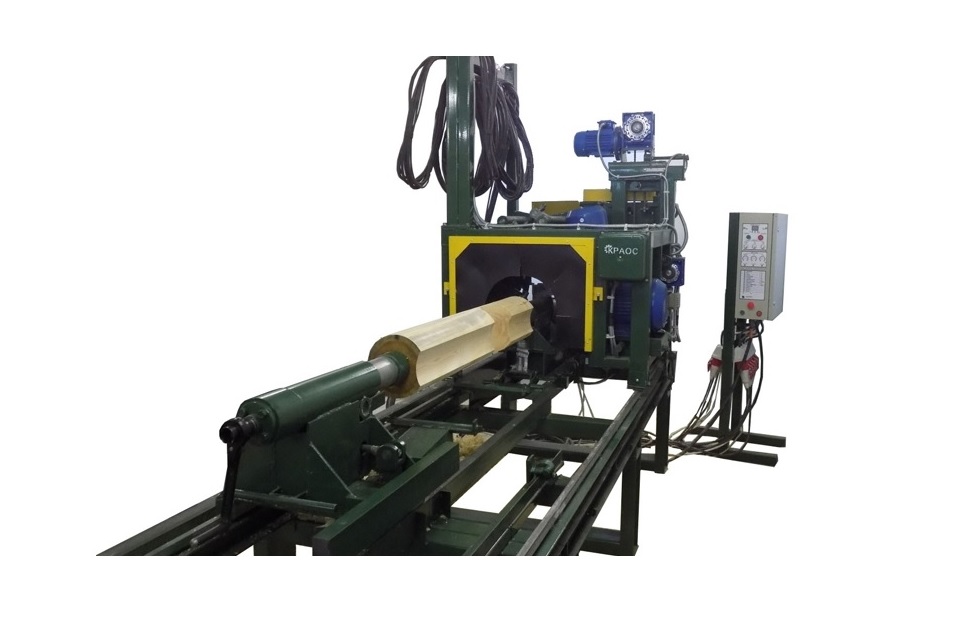

Оцилиндровочный станок ОЦС-3АМ
Цена: 68.200,00 Br
Доступно для предзаказа
ОЦС-3АМ – это полностью автоматизированный оцилиндровочный станок токарного типа с программным управлением, позволяющий выполнять операции оцилиндровки , фрезерование монтажного и компенсационного паза, фрезерование чаш без участия оператора — нажатием всего лишь одной кнопки (также все операции возможно выполнять и в ручном режиме).
Наличие систем автоматизации в оцилиндровочном станке оцс-3ам позволяет практически полностью исключить человеческий фактор в изготовлении деталей для деревянныйх домов из оцилиндровки, а также в значительной мере повышает качество работы и производительность труда на предприятии. Настройка узлов фрезерования на необходимый размер изделия производится всего один раз на весь проект данного диаметра, все дальнейшие заботы по включению/ выключению приводов, перестановки узлов фрезерования и даже контроль скорости обработки берут на себя электропривод и автоматика.
Цикл обработки бревна состоит из следующих этапов: сначала заготовка цилиндруется, причем фрезеровка происходит сразу в чистовой размер (за один проход), далее обратным ходом оцилиндровочный станок фрезерует продольный (лунный) и компенсационный паз, затем каретка станка начинает поиск специальных меток, по которым определяет места разметки чаш, и фрезерует чашу, по окончанию цикла поиска меток каретка возвращается в исходное положение. Привода подачи каретки и чашкореза оснащены частотным преобразователем, что позволяет плавно регулировать скорость обработки изделия, также можно включать систему обратной связи по току главных двигателей цилиндровки, паза и чашкореза, в этом случае скорость подачи будет автоматически изменяться в зависимости от нагрузки на фрезу. Как уже упоминалось ранее человеческий фактор при работе на данном типе оцилиндровочного станка сведен к минимуму, что положительно сказывается не только на производительности и качестве труда, но и на безопасность работы.
Технические характеристики:
| Диаметр оцилиндрованных бревен, мм: | 160-360 |
| Максимальный диаметр заготовки, мм: | 600 |
| Длина оцилиндрованных бревен , м: | Не менее 8 |
| Производительность в смену, м/погонных (смена-8 час) | 150-200 |
| Максимальная толщина срезаемого слоя (за 1 проход), мм на радиус | 100 |
| Мощность электродвигателя фрезы цилиндрования, кВт | Не менее 11 |
| Мощность электродвигателя фрезы паза , кВт | Не менее 7,5 |
| Мощность электродвигателя фрезы компенсационного паза, кВт | Не менее 1,1 |
| Мощность электродвигателя фрезы чашкореза, кВт | Не менее 5,5 |
| Мощность электродвигателя вращения заготовки, кВт | Не менее 2,2 |
| Мощность электродвигателя подачи каретки, кВт | Не менее 0,55 |
| Мощность электродвигателя поворота пазовой фрезы, кВт | Не менее 0,25 |
| Мощность электродвигателя подачи чашкореза, кВт | Не менее 0,55 |
| Скорость подачи каретки | Регулируемая |
| Скорость подачи чашкореза | Регулируемая |
| Частота вращения заготовки, об/мин | 20,30 |
| Частота вращения пазовой фрезы, об/мин | Не менее 3 000 |
| Частота вращения фрезы цилиндровки, об/мин | Не менее 3 000 |
| Частота вращения фрезы чашкореза, об/мин | Не менее 3000 |
| Количество обслуживающих, чел: | 2-3 |
| Диапазон рабочих температур, град.: | -30/+40 |
| Масса, кг: | От 2000- до 2 500 |
| Габариты (ДхШхВ), м: | (10-12) х( 1.2-1,3) х (1.8-2,0) |
| Мощность двигателя: | Elec 380V, 50Hz, 3Ph |
Основные преимущества перед другими станками:
Управление приводами осуществляется микропроцессорной системой в автоматическом режиме, сводя к минимуму человеческий фактор, наличие нескольких автоматических режимов обработки существенно упрощает работу персонала, возможно так же управление всеми приводами в ручном режиме. |
| Оцилиндровочный станок оснащен системой автоматической корректировки скорости подачи каретки и подачи чашкорезного узла (скорость подачи будет автоматически уменьшаться при достижение двигателем цилиндровки, паза или чашкореза определенной нагрузки, при ослаблении нагрузки скорость восстановится до прежнего уровня).
|
| Запатентованная форма ножей позволяет значительно снизить нагрузку на фрезу и добиться максимальной производительности без снижения качества обрабатываемого материала |
Наличие 5-ти люнетов позволяет избежать вибраций и нарушения геометрии оцилиндрованного бревна при всех операциях обработки  |
Настройка станка производится один раз на весь цикл производства данного диаметра изделия. |
| Максимальная толщина срезаемого за один проход слоя древесины- 100мм на радиус, цилиндрование бревна выполняется за один проход в чистовой размер, при обратном ходе выбирается монтажный и компенсационный паз, затем фрезеруются чаши в заранее отмеченных местах
. |
Фрезерование чаш происходит по специальным меткам — упорам, которые устанавливаются один раз на весь цикл изготовления проекта, таким образом исключается возможность ошибки на размер между чашами. |
| Гидравлические подъемники позволяют легко и точно выставить бревно между передней и задней бабкой.
|
На панель управления выведены цифровые индикаторы нагрузки основных приводов, которые позволяют визуально наблюдать загруженность того или иного двигателя. |
| Пульт управления оцилиндровочного станка оснащен системой обогрева электронной части, что позволяет работать при низких температурах окружающей среды.
|
| Блок управления оснащен многоступенчатой системой защиты от скачков и перепадов питающего напряжения. |
| Возможна обработка бревен с высокой степенью конусности и кривизны. |
Несмотря на программное управление, оцилиндровочный станок не требует специального обслуживания и высококвалифицированного персонала, микропроцессор сам определяет неправильные действия оператора и выдает сигнал ошибки, таким образом предотвращаются аварийные ситуации. |
