Категория: Торцовочные станки

Станок торцовочный проходной СТП-400 — электромеханический комплекс, обеспечивающий поперечную распиловку (торцовку) обрезных пиломатериалов на сегменты по заданным размерам. Позволяет обрабатывать заготовки сечением от 16х75 до 75х225 мм длиной 1200–6200 мм. Регулировка параметров готовых изделий осуществляется путем ручного схождения или расхождения пильных модулей, смонтированных на рейке рамы.

Особенности конструкции:

Станок торцовочный проходной конструктивно выполнен на базе следующих основных частей:

• трех пильных блоков с дисковыми режущими элементами;
• станины — рамной конструкции повышенной прочности;
• комплекта сгоняющих роликов;
• торцовочных шин цепного типа;
• мотора-редуктора;
• механизм отбраковки заготовок;
• блока защиты и управления.

Торцовка проходного типа, укомплектованная сгоняющими роликами 125х500 мм, изготавливается на базе прочной станины — каркаса рамного типа. Каркас выполнен из швеллеров и опор в виде толстостенных труб. На раме смонтированы три пильных узла (модули) с режущими дисками диаметром 350–450 мм. Один является стационарным (основной), два — подвижные (обрезные). Пильные блоки укомплектованы электродвигателями 3 кВт. Мобильные блоки фиксируются на поперечной рейке с помощью винтовых зажимов. При необходимости они вручную перемещаются на определенное расстояние друг от друга. Таким образом, регулируются размеры готовых изделий.

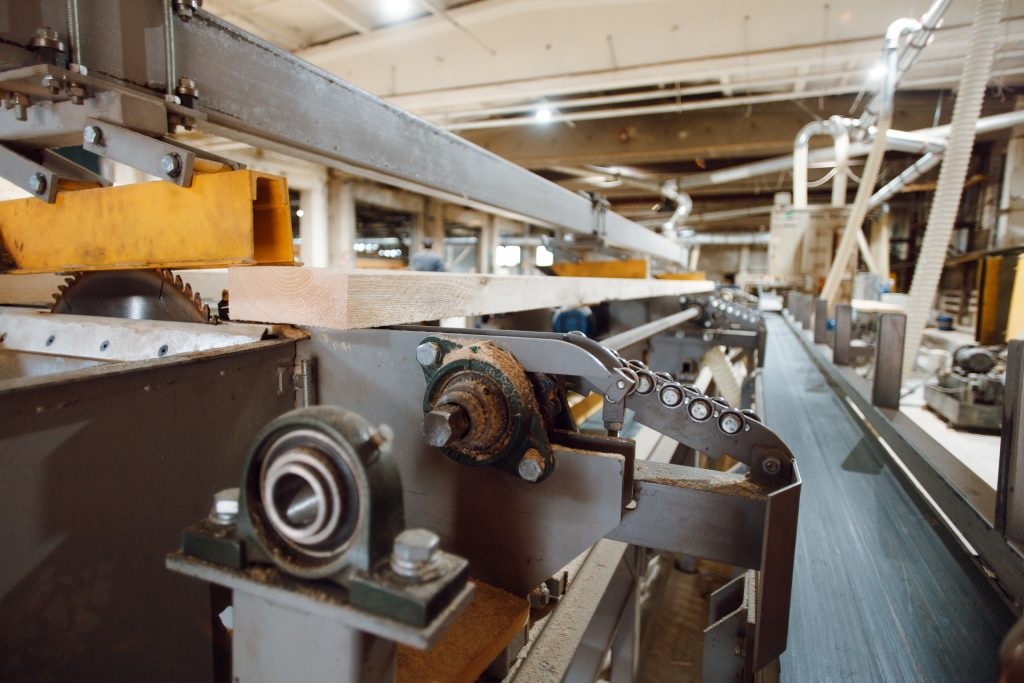

Сгоняющие ролики обеспечивают центровку заготовок по оси станка. Перемещение досок или бруса реализовано с помощью торцовочных шин, выполненных на базе тяговых цепей серии ПР25,5–6000. Чтобы минимизировать загрязнение, цепи установлены зубцами вниз. Привод подачи выполнен на базе мотора-редуктора 3 кВт. Вал электродвигателя обеспечивает вращение ведущих валов, на которых зафиксированы звездочки цепных шин.

Принцип работы

Принцип действия СТП-400 заключается в поперечной распиловке заготовки на сегменты заданных размеров с помощью дисковых пил. Режущие блоки расположены так, что плоскость распила всегда перпендикулярна волокнам заготовки.

Доски или бруски загружаются на непрерывно работающий транспортер и подаются к пильным узлам. Центровка — перемещение заготовок в положение, требуемое для качественного распила под заданным углом, осуществляется с помощью сгоняющих роликов.

Преимущества СТП-400:

• Повышенная производительность при высокой точности размеров готовых пиломатериалов на выходе.
• Простота настроек рабочих параметров с плавной регулировкой скорости.
• Механизированная центровка заготовок без участия оператора.
• Прочная и надежная конструкция защищена от коррозии, других агрессивных воздействий порошковым покрытием.
• Возможность использовать как отдельно, так и в составе полуавтоматических или автоматических линий по переработке обрезных пиломатериалов, производству стройматериалов, мебели, тары, другой продукции из дерева.
• Длительный срок эксплуатации при минимуме обслуживания.

Технические характеристики
