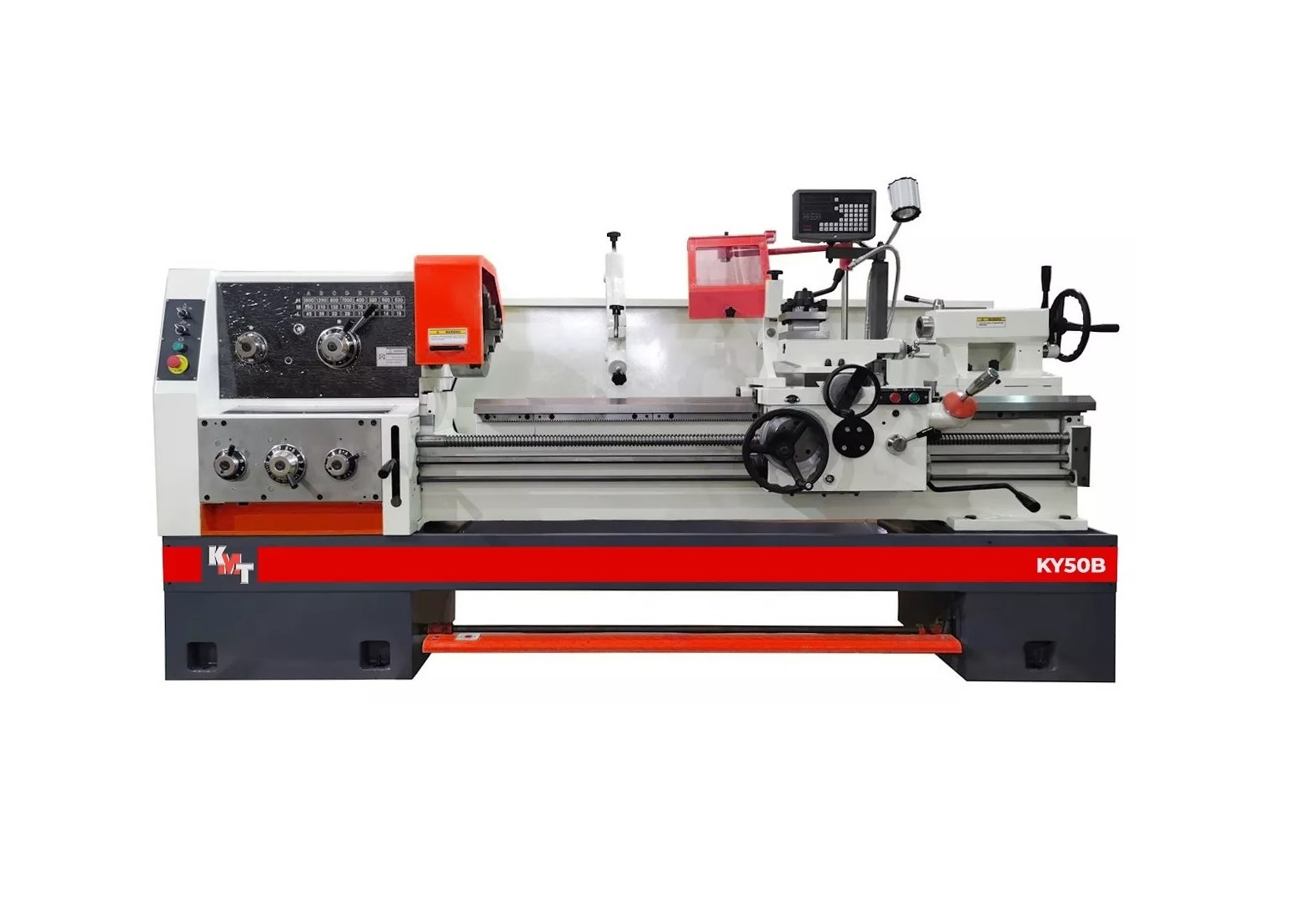

Токарно-винторезный станок KMT KY50B (CY6250B)
Цена: 75.000,00 Br
- Макс. Ø обработки: 300 - 500 мм
- РМЦ: 1000; 1500 мм
- Мощность: 7,5 кВт
- Вес: 2100; 2400 кг
Доступно для предзаказа
Преимущества
- Широкий диапазон подач по осям X / Z
- Ширина станины 390 мм
- Устройство цифровой индикации
- Автоматическая система смазки направляющих
- Рычаг ускоренных подач
Назначение
Токарно-винторезные станки серии KY предназначены для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем, различной сложности. Обрабатываемый материал: сталь, чугун, легированные сплавы (нержавейка), цветные металлы и легкие сплавы.
Область применения
Токарно-винторезные станки серии КY на сегодняшний день являются одним из лидеров в данном сегменте. Широкий диапазон частот вращения шпинделя и подач позволяют полностью использовать возможности современных твердосплавных и быстрорежущих инструментов при обработке различных металлов.

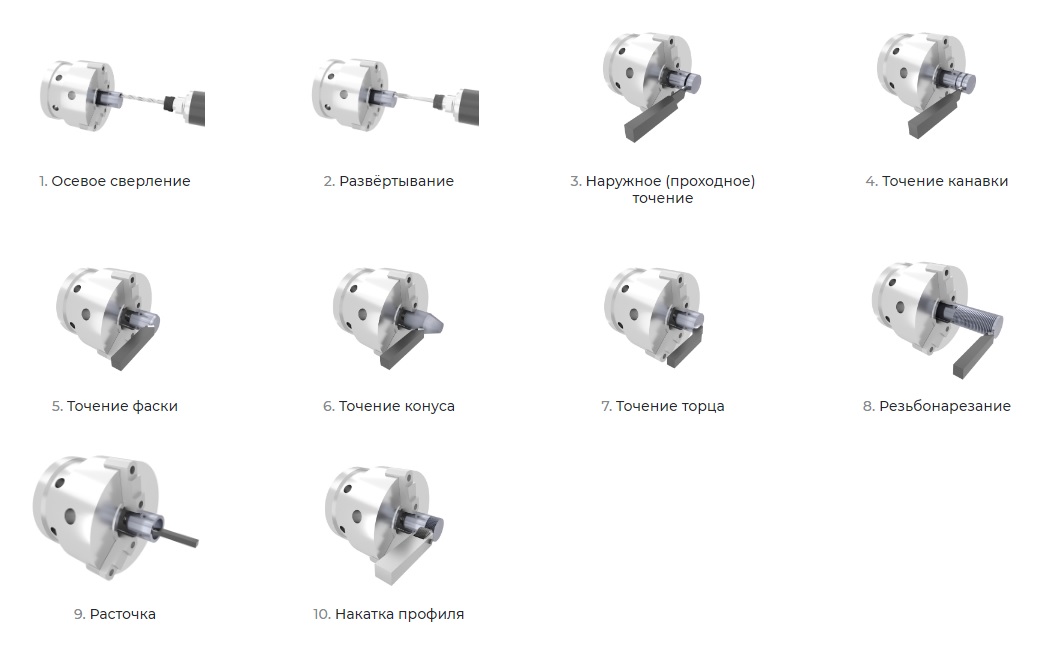

Станки применяются в различных отраслях промышленности, в таких как автомобилестроение, машиностроение, в ремонтных цеха, механических цехах, в учебных заведениях. Станки позволяют выполнять операции точения, сверления, растачивания и др. с высокой точностью и производительностью в условиях единичного и средне- и мелкосерийного производства.
Конструктивные особенности
- Шпиндельная бабка
Все шестерни коробки для прочности имеют поверхностную закалку. Реализована централизованная система смазки, что гарантирует малый износ шестеренок в процессе работы и продлевает срок эксплуатации станка.
- Cтанина
Цельнолитая станина усилена ребрами жесткости. Применение широких направляющих позволяет обрабатывать тяжелые заготовки и делать съем до 5 мм на сторону без потери точности и качества получаемого изделия.
- Задняя бабка
Приспособление для крепления заготовки (при обработке в центрах) или для крепления инструментов, таких как метчик, плашка при нарезании резьбы; свёрл или сверлильного патрона при сверлении отверстий.
- Резцедержатель
Приспособление для крепления металлорежущего инструмента и оснастки, обеспечивает перемещение инструмента в заданных направлениях. В целях безопасности работы на станке резцедержатель оснащен защитным экраном. Сечение устанавливаемого резца для наружного точения — 25 х 25 мм. Угол поворота резцедержателя ±90°.
- Коробка скоростей
Коробка скоростей имеет большой диапазон регулирования и разработана в соответствии с мировыми стандартами станкостроения. С её помощью регулируют скорость вращения шпинделя. Закаленные и отшлифованные шестерни обеспечивают надежную работу, плавность переключения.
- Коробка передач
С помощью коробки подач регулируют скорость перемещения суппорта и закрепленного на нем инструмента вдоль направляющих станины, то есть продольную подачу. На лицевой стороне коробки подач имеются рукоятки для регулировки подачи резца (путь, проходимый за один оборот вращения детали) и включения ходового винта. Так же на передней панели имеется кнопка аварийного отключения станка.
- Шпиндель
Увеличенное отверстие в шпинделе станка — 82 мм.
Комплектация Стандартная
- 3-х кулачковый патрон
- Трех кулачковый патрон используются для крепления деталей на оси шпинделя. Благодаря их применению достигается надежная фиксация и увеличивается зажимное усилие при большом крутящем моменте. Патрон оснащен комплектом каленых и мягких кулачков.
- Система крепления патрона «Cam lock type» позволяет сократить время на установку и снятие зажимной оснастки.
- 4-х кулачковый патрон
- Четырех кулачковый патрон используется для установки и закрепления деталей со смещенной осью вращения, некруглой и несимметричной формы.
- Планшайба
- Планшайба предназначена для установки и закрепления не симметричных деталей. Крепление деталей на планшайбе производится при помощи зажимных прихватов. Так же планшайба позволяет разместить на шпинделе заготовку неправильной формы и исключить эксцентриситет за счет применения противовесов.
- Люнеты
- Подвижный и не подвижный люнеты предназначены для поддержки длинных заготовок при обработке во избежание прогиба.
- Система подачи СОЖ
- Система подачи СОЖ подает смазочно-охлаждающую жидкость в рабочую зону станка. Применение СОЖ позволяет повысить стойкость инструмента и повысить качество обрабатываемых поверхностей.
- Упорный центр
- Предназначен для зажима заготовки и обработки в центрах.
- Освещение рабочей зоны
- Удобная и надежная фиксация светильника в требуемых положениях обеспечивает соответствующие требования рабочего процесса.
- Набор инструмента
- В комплекте со станком входит набор ключей для обслуживания станка.
- Ножная педаль
- В стандартной комплектации станок оснащен ножной педалью для экстренного останова шпинделя.
Технические характеристики
| № | Параметры | KY50Bх1000 | KY50Bх1500 |
| 1 | Диаметр отверстия шпинделя, мм | 82 | 82 |
| 2 | Частота вращения, об/мин | 10 — 1600 | 10 — 1600 |
| 3 | Фланец шпинделя
|
D8 Camlock (DIN 55029, ISO 702/II) | D8 Camlock (DIN 55029, ISO 702/II) |
| 4 | Диаметр обработки над станиной, мм | 500 | 500 |
| 5 | Диаметр обработки над суппортом, мм | 300 | 300 |
| 5 | Длина выемки (ГАП), мм | 240 | 240 |
| 6 | Макс. диаметр обработки в выемке станин, мм | 710
|
710
|
| 7 | Ширина станины, мм | 390 | 390 |
| 8 | Расстояние между центрами, мм | 1000 | 1500 |
| 9 | Размер державки резца, мм | 25 × 25 | 25 × 25 |
| 10 | Угол поворота резцедержателя, ° | ±90 | ±90 |
| 11 | Пределы шагов метрических резьб, мм | 0,5 — 224 | 0,5 — 224 |
| 12 | Пределы шагов дюймовых резьб, ниток/дюйм | 71 — 1/8
|
71 — 1/8
|
| 13 | Пределы шагов модульных резьб, модуль | 0,5 — 112
|
0,5 — 112
|
| 14 | Пределы шагов питчевых резьб, питч | 56 — 1/4 | 56 — 1/4 |
| 15 | Скорость подачи по оси Х, мм/об | 0,028 — 6,43 | 0,028 — 6,43 |
| 16 | Скорость подачи по оси Z, мм/об | 0,012 — 2,73 | 0,012 — 2,73 |
| 17 | Конус шпинделя | M6 | M6 |
| 18 | Мощность электродвигателя главного привода, кВт | 7,5
|
7,5
|
| 19 | Диаметр пиноли задней бабки, мм | 75 | 75 |
| 20 | Мощность СОЖ, кВт | 0,09 | 0,09 |
| 21 | Ход пиноли задней бабки, мм | 150 | 150 |
| 22 | Конус пиноли задней бабки | Морзе No.5 | Морзе No.5 |
| 23 | Количество скоростей шпинделя | 24 | 24 |
| 24 | Диаметр и шаг ходового винта, мм | Ø40 х 12 | Ø40 х 12 |
| 25 | Напряжение, В | 380 | 380 |
| 26 | Частота тока, Гц | 50 | 50 |
| 27 | Длина, мм | 2500 | 3000 |
| 28 | Ширина, мм | 1150 | 1150 |
| 29 | Высота, мм | 1300 | 1300 |
| 30 | Вес, кг | 2100 | 2400 |
