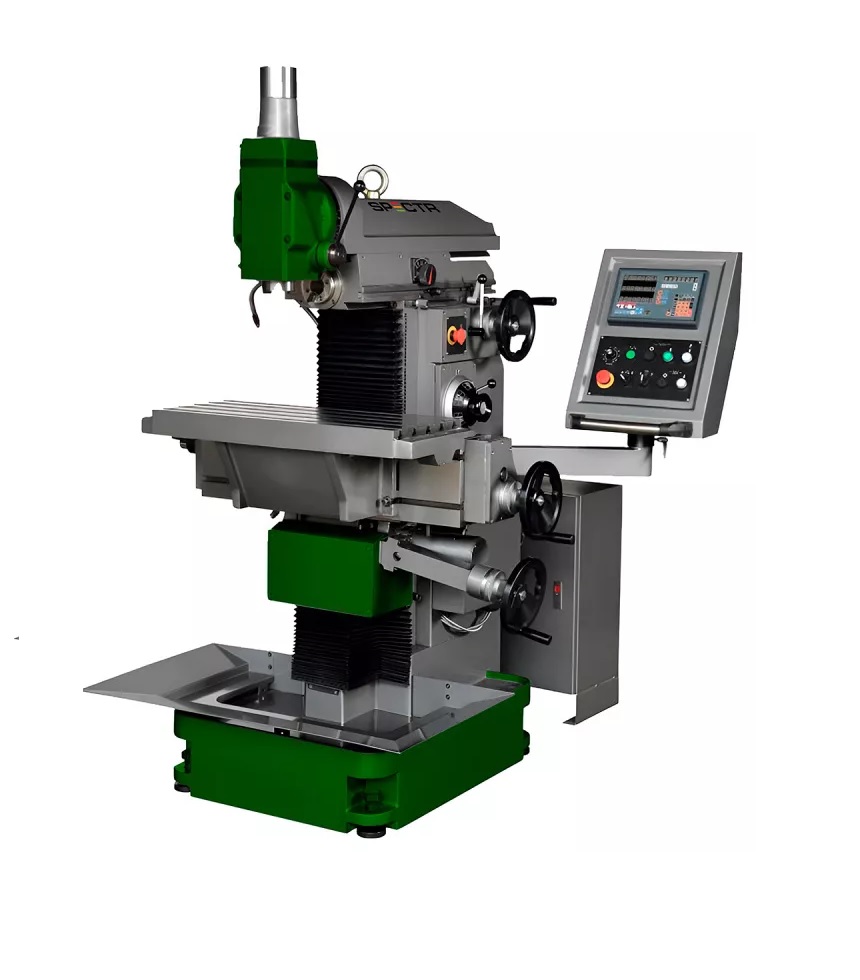

Универсальный фрезерный станок SPECTR FU-3.2
Универсальный фрезерный станок SPECTR FU-3.2

Универсальный фрезерный станок SPECTR FU-3.2

Цена: 245.000,00 Br

  • Размер горизонтального рабочего стола: 320 х 750 мм
  • Размер вертикального рабочего стола: 250 х 880 мм
  • Мощность: 2,2 кВт
  • Вес: 1380 кг

Доступно для предзаказа

Заказать Категория:

Преимущества

  • Вертикальная фрезерная головка с углом поворота ±90°
  • Хобот для горизонтального фрезерования
  • Перемещения по осям X, Y, Z через прецизионные ШВП
  • Автоматическая подача по осям X / Y / Z с приводом через инвертор


Назначение

Универсальные фрезерные станки SPECTR FU 3.2 предназначены для выполнения различных фрезерных операций с применением функций горизонтального и вертикального фрезерования. Уникальность станков в их конструкции, а именно наличии двух рабочих столов, горизонтального и вертикального. С помощью которых возможно проведение фрезерования особо сложных технических заданий.

За счет дополнительных приспособлений станки работают как полноценный традиционный вертикальный и горизонтальный станок.

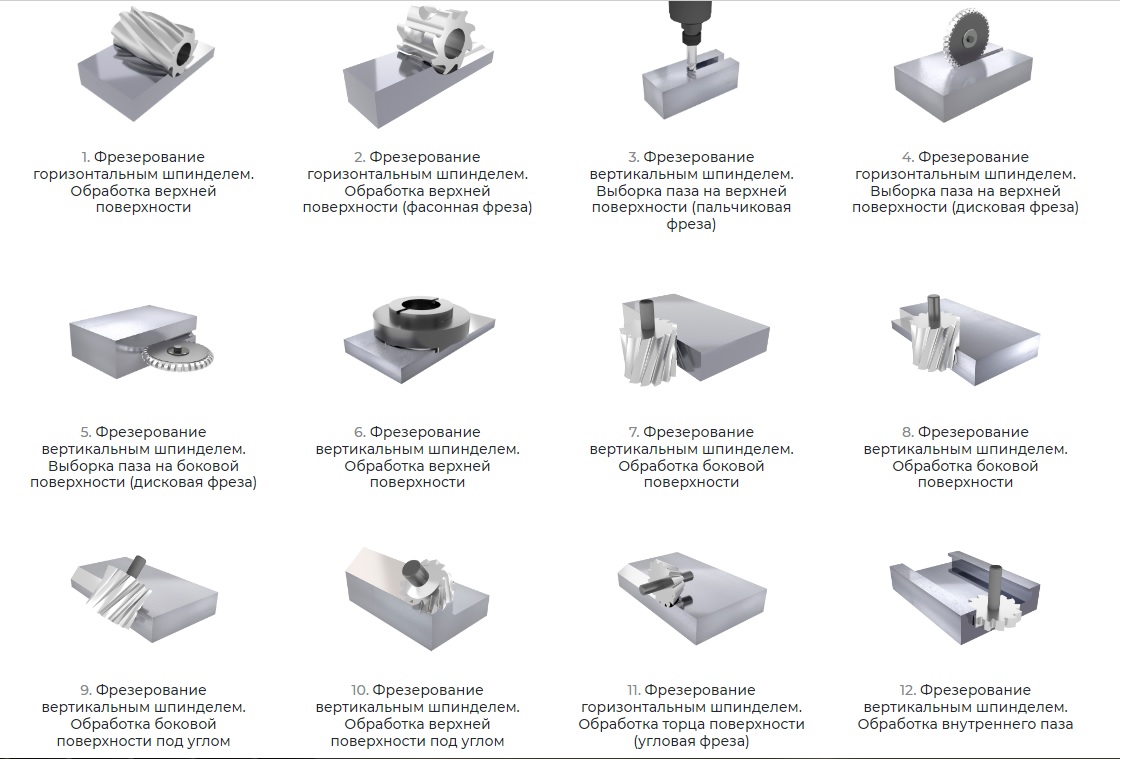

На станках производятся операции: фрезерование, сверление, развертывание и растачивание отверстий.

Позволяет обрабатывать заготовки из цветных сплавов и конструкционных сталей с применением твердосплавного и быстрорежущего инструмента.



Область применения

Станки SPECTR FU 3.2 спроектированы и для использования в инструментальных точных производствах, ремонтных цехах, в серийном и мелкосерийном производстве, а также широко применяются во всех отраслях промышленности: автомобильной, энергетическом машиностроении, аэрокосмической, приборостроении.



Конструктивные особенности

  • Вертикальное фрезерование

Вертикальное фрезерование осуществляется за счёт специально спроектированной фрезерной головы. Угол поворота составляет 90 градусов при этом жёсткость и точность обработки не нарушаются.

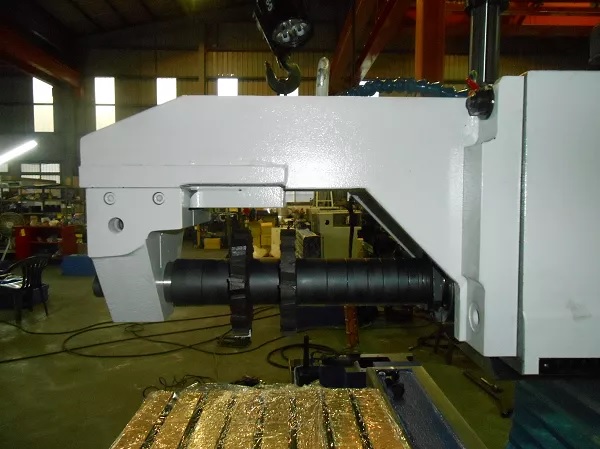

  • Приспособление для горизонтального фрезерования

При полном монтировании приспособления с серьгой и закреплении длинной оправки, на станке возможно проведение полноценной обработки фрезерования при горизонтальном расположении шпинделя с сохранением жёсткости и точности при тяжёлых режимах резания и большим припуском.

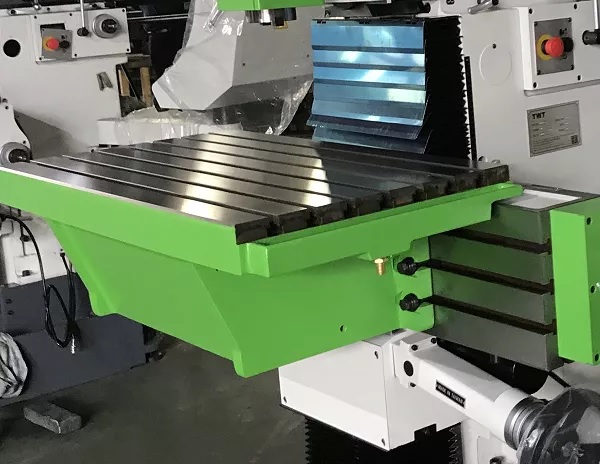

  • Два рабочих стола

На станках FU 3.2 в конструкции используется два рабочих стола (горизонтальный и вертикальный). Для работы на вертикальном столе, горизонтальный снимается. Благодаря этой уникальной возможности, на станке выполняются фрезерные операции, которые не возможно провести на типовом фрезерном станке.

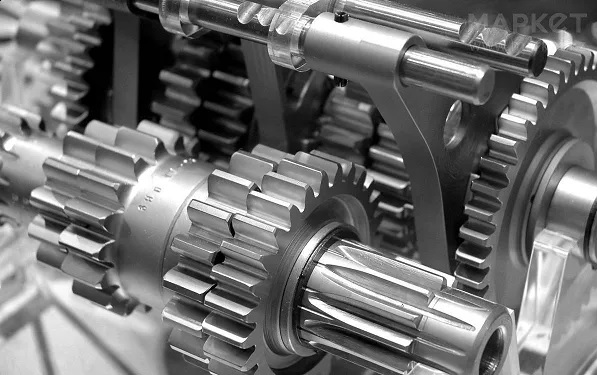

  • Коробка подач

В коробке подач используются только закалённые шестерни высокого качества. Большинство комплектующих при сборке коробки передач производства Япония.

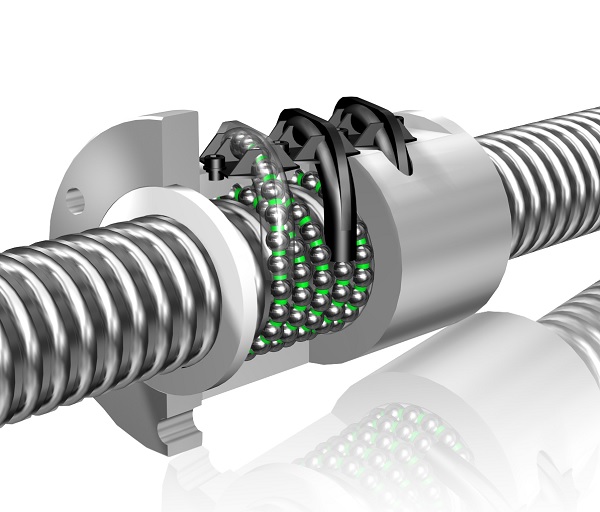

  • Прецизионные ШВП

Только на прецизионных фрезерных станках применяются ШВП (шариково-винтовые пары). На станках серии FU по осям перемещений X/Y/Z установлены ШВП.

В этих станках сочетаются жёсткость за счёт перемещения основных узлов по направляющим скольжения и точность за счёт передачи движения основным узлам через ШВП.

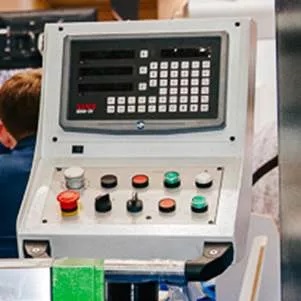

  • Выносной пульт управления с УЦИ

Устройство цифровой индикации отображает координаты перемещений по осям. Необходимо для внесения координат и контроля при обработке. Позволяет выполнять точные перемещения по координатам (Х, У, Z), производить требуемые математические вычисления.



Комплектация Стандартная

  • Местное освещение
  • Лампа освещения LED предназначена для освещения рабочей зоны при обработке и настройках станка.
  • Система подачи СОЖ в зону резания
  • Специальные гибкие шланги для подачи смазочно-охлаждающей жидкости в зону резания для уменьшения тепловыделения при обработке. Поставляется в комплекте с помпой подачи СОЖ.
  • Оправка для горизонтального фрезерования
  • Оправка для горизонтального фрезерования Ø27 устанавливается в горизонтальный шпиндель, а другой частью в серьгу. С ее помощью производится обработка дисковыми фрезами.
  • Стандартный набор ключей
  • Комплект необходимых ключей поставляется вместе со станком для обслуживания оборудования в процессе эксплуатации.


Технические характеристики

№ Параметры Модель FU-3.2
1 Стол Размер горизонтального стола, мм 320 x 750
2 Размер вертикального стола, мм 250 x 880
3 Размеры Т-образных пазов (рабочий стол), мм 14 x 63 х 5
4 Размеры Т-образных пазов (вертикальный стол), мм 14 x 126 х 2
5 Нагрузка на стол, кг 285
Перемещения
6 По оси X (ручное / авто), мм 400 / 360
7 По оси Y (ручное / авто), мм 200 / 185
8 По оси Z (ручное / авто), мм 360 / 330
Мощность
9 Мощность (верт. / гор.), кВт 2,2
10 Подача стола (3-оси), кВт 0,35
11 Помпа СОЖ, кВт 0,09
Подача
12 Подача по оси X / Y / Z, мм/мин 8 — 450
13 Быстрая подача по оси X / Y / Z, мм/мин 700
Вертикальный шпиндель
14 Конус шпинделя NT — 40 (ISO — 40)
15 Частота вращения шпинделя, об/мин 12 ступеней, 50 — 2000
16 Перемещение пиноли, мм 120
17 Угол поворота, град. ± 90
18 Расстояние от шпинделя до стола, мм 65 – 458
Горизонтальный шпиндель
19 Конус шпинделя NT — 40 (ISO — 40)
20 Частота вращения шпинделя, об/мин 12 ступеней, 50 — 2000
21 Расстояние от центра до стола, мм 105 – 445
Габаритные размеры
22 Длина, мм 1200
23 Ширина, мм 1300
24 Высота, мм 1800
25 Вес нетто, кг 1380
26 Вес брутто, кг 1460
